1.   Leida oma matriklinumbrile vastav 4-muutuja loogikafunktsioon.

Igal õpilasel on oma loogikafunktsioon, mille saamiseks:

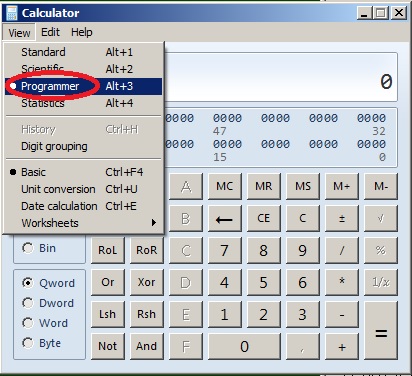

— käivitada Windowsi Calculator     ( CALC.EXE )   ja määrata talle seaded   View-Programmer   ja   Dec (kümnendsüsteem)   ja   Qword:

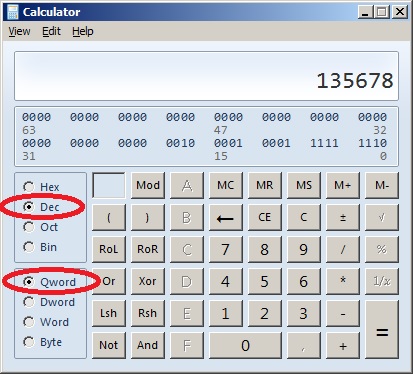

— sisestada lahtrisse oma matriklinumber   (pildil:  135678  suvalise näitena):
kui matr.numbri koosseisus sisaldub lisaks numbritele ka tähti, siis tähed tuleb ära jätta.

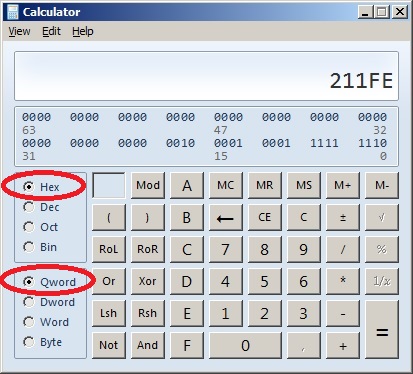

— lülitada kalkulaator ümber 16ndsüsteemile (Hex).

Kalkulaator hakkab näitama eelnevalt sisestatud matriklinumbrit 16ndkujul   ( pildil:  211FE).

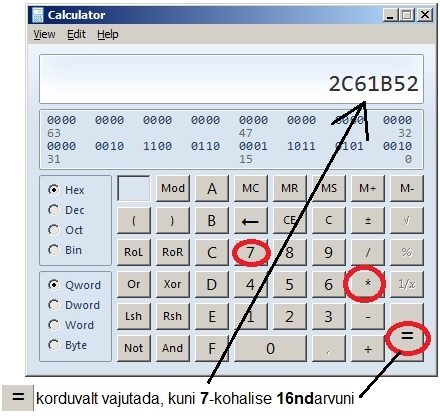

— kalkulaatoris näidatava 16ndarvu 7-ga korrutamiseks vajutada järjest  *  ja  7  ning järgnevalt võrdusmärki  =  korduvalt, kuni näidatav 16ndarv kasvab 7-kohaliseks:

Pildilolevas näites tuleb võrdusmärki vajutada 3 korda, et jõuda 7-järgulise 16ndarvuni 2C61B52
NB! Võrdusmärki vajutades tuleb olla tähelepanelik. Õige on esimene tekkiv 7-kohaline 16ndarv.
Kui   =märki vajutada hooletult 1....2 korda vajalikust rohkem, siis võib ka üleliia korrutatud 16ndarv olla endiselt 7-kohaline — kuid ta on genereeritava funktsiooni jaoks juba vale!

Saadud 16ndarv võib sisaldada numbrimärke   0 1 2 3 4 5 6 7 8 9 A B C D E F   kus 16ndnumbrid A B C D E F omavad väärtusi:
A = 10
B = 11
C = 12
D = 13
E = 14
F = 15
Saadud 16ndarvu 7 järguväärtust 0 . . . 15 määravad loogikafunktsiooni 1-de piirkonna. Korduvaid järguväärtusi ehk numbrimärkide topeltesinemisi (siin näites: number 2) tuleb ignoreerida.
Pildilolevas näites olev korrutamistulemus (7-kohaline 16ndarv 2C61B52) määrab 4-muutuja loogikafunktsiooni 1de piirkonna (numbrilises 10ndesituses):
1   2   5   6   11   12
(kuna numbreid 2 on selles 16ndarvus mitu, siis arvestame teda ühekordselt)

Määramatuspiirkonna leidmine:

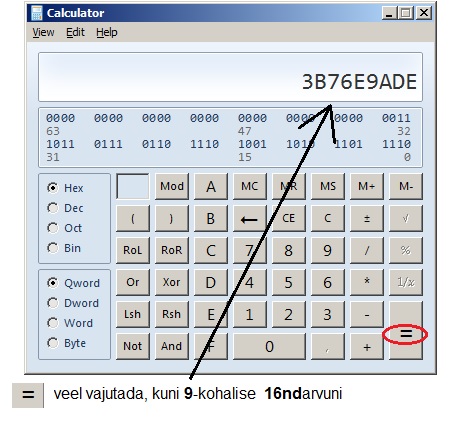

— eelkirjeldatud viisil toimides saadud ja hetkel kalkulaatoris näidatava 16ndarvu (siin näites: 2C61B52) tuleb korrutada 7-ga veel niimitu korda, kuni arv kasvab 9-järguliseks — ehk tuleb vajutada järjest   =-märki veel paar korda,  kuni 16ndarv kasvab 9-kohaliseks:

Võtta tuleb korrutamisel esimesena tekkiv 9-kohaline 16ndarv!
9-kohalise tekkinud 16ndarvu (siin näites: 3B76E9ADE ) need järguväärtused 0 . . . 15, mis ei kuulu juba 1-de piirkonda, moodustavad funktsiooni määramatuspiirkonna.
Pildilolevas näites on määramatuspiirkond seega:   3    7    9    10    13    14      kuna   6  ja   11 (B)    kuuluvad juba 1-de piirkonda.
Korduvaid numbreid arvu koosseisus (siin: E ehk 14) arvestame jällegi ühekordselt.

Ülejäänud arvud vahemikus 0....15 (mis puuduvad nii 1de piirkonnas kui ka määramatuspiirkonnas) moodustavad 0de piirkonna.
Siin näites jäävad 0de piirkonna arvudeks:   0   4   8   15 (ehk F)
Seega oleks matriklinumbrile 135678 vastav 4-muutuja loogikafunktsioon oma numbrilises 10ndesituses:


Veelkord täpsustuseks:   Te ei pea võtma mitte SEDASAMA ülalnäidatud funktsiooni, vaid tuleb arvutada oma matriklinumbrist alustades   ja ülaltoodud toimingud läbides   OMA loogikafunktsioon.
Eelnev näidisfunktsioon oleks õige ainult matriklinumbri 135678 omanikule.

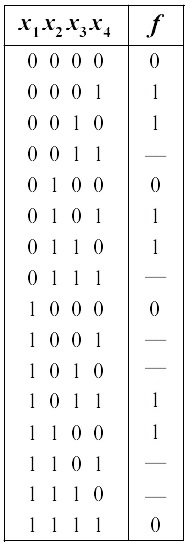

Näitefunktsiooni tõeväärtustabel on:

Lahendatavad ülesanded

2. (kaal: 3%)   Kirjutada välja oma matriklinumbrist leitud osaliselt määratud 4-muutuja loogikafunktsiooni tõeväärtustabel.

---

3. (kaal: 21%)   Leida MDNK (minimaalne DNK) ja MKNK (minimaalne KNK), mis sobiksid matriklinumbrist leitud osaliselt määratud 4-muutuja funktsiooni esitamiseks.
Paarituarvulise matriklinumbriga õpilased leiavad   MDNK Karnaugh' kaardiga  ja  MKNK McCluskey' meetodiga.
Paarisarvulise matriklinumbriga õpilased leiavad   MKNK Karnaugh' kaardiga  ja  MDNK McCluskey' meetodiga.
(Leitud MDNK ja MKNK ei pea olema teineteisega võrdsed ehk määramatuspiirkonna võib MDNK ja MKNK jaoks "lõpuni määrata" erinevalt.)
Mitme erineva võrdse keerukusega MDNK leidumisel võib nendest vabalt valida ühe suvalise MDNK.
Mitme erineva võrdse keerukusega MKNK leidumisel võib nendest vabalt valida ühe suvalise MKNK.

---

4. (kaal: 5%)   Kirjutada oma funktsiooni 1-de piirkonnast välja täielik DNK (TDNK) (ignoreerides määramatuspiirkonda).

---

5. (kaal: 12%)   Lihtsustada loogikaalgebra põhiseoste abil eelnevalt leitud täielikku DNK-d lihtsaima DNK-ni, milleks see TDNK lihtsustub.
Võrrelda lihtsustamisel saadud DNK-d eelnevalt (punktis 3) leitud MDNK-ga:
— kas nad on võrdsed?
— kui nad pole võrdsed, siis kumb nendest on väiksema keerukusega (ehk lihtsam) avaldis ja miks?

---

Kõik järgnevad tegevused toimuvad (punktis 3) leitud MDNK-ga ja MKNK-ga. Algne osaliselt määratud funktsioon enam vajalik pole.

---

6. (kaal: 5%)   Leida ja näidata, milleks (0 või 1) väärtustuvad (punktis 3) leitud MDNK ja MKNK määramatuspiirkonna kõikide argumentvektorite korral.
Otsustada (hinnata), kas leitud MDNK ja MKNK on teineteisega võrdsed või mitte.

---

7.  (kaal: 9%) Realiseerida (punktis 3) MDNK-na saadud loogikafunktsioon minimaalseima keerukusega loogikaskeemina, kasutades vabaltvalitud loogikaelemente   AND   OR   ja   NOT.
Avaldise keerukuse vähendamiseks võib MDNK-d võimaluse korral teisendada mittenormaalkujuliseks lihtsamaks loogikaavaldiseks.
Loogikaelementide sisendite arv skeemis pole piiratud ja see võib erinevatel elementidel olla erinev.   Taotleda, et loogikaelementide summaarne sisendite arv koostatud skeemis oleks vähim.

---

8. (kaal: 8%)   Realiseerida (punktis 3) MKNK-na saadud loogikafunktsioon minimaalseima keerukusega loogikaskeemina elementidel   AND   OR   NOT.
Loogikaelementide sisendite arv skeemis pole piiratud ja see võib erinevatel elementidel olla erinev.   Taotleda, et loogikaelementide summaarne sisendite arv koostatud skeemis oleks vähim.

---

9. (kaal: 12%)   Realiseerida (punktis 3) MDNK-na saadud loogikafunktsioon lihtsaima loogikaskeemina kahe sisendiga loogikaelementidel   (OR-NOT) .

Vormistus

Hindamine

Tähtaeg
